CNC 大型全功能玻璃加工机

日期:08-29    属于:新品发布
这是一款新推出的机器,共有4款机型, 3612, 2515, 2015, 1512。
机器简介:

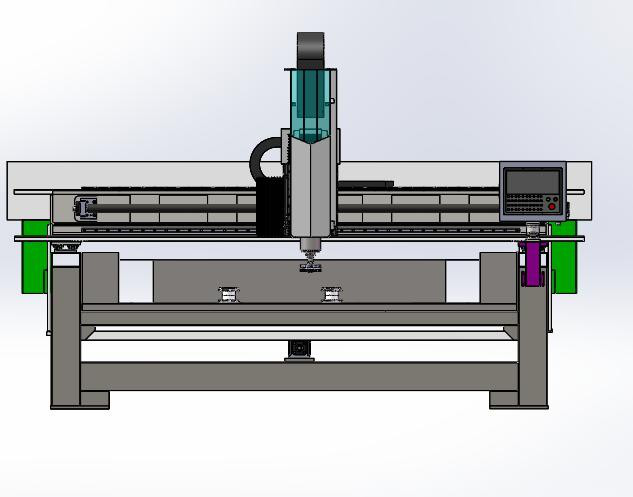

SDSK3612 机型是专门为客户量身定做的 CNC 大型全功能玻璃加工机;动柱型运动方式;机器工作台固定不动,Y 轴龙门前后移动,X 轴整个机头左右移动,Z 轴机头上下移动。
机身采用钢件结构、三轴采用台湾上银滚珠丝杆,台湾上银直线导轨,德国联轴器,交流伺服电机,先进的主轴制冷系统,自动润滑系统,水循环冷却液多点喷水系统.
保证了更高的加工精度、速度与稳定性;特别适用各类玻璃盖板、电容屏玻璃面板、陶瓷等的精密打孔、磨边、倒边、、拋光等异形加工。

序号 规 格 说 明 数量
1. 机器外罩:2mm 钢板表面喷粉(不锈钢水箱) 1 套
2. 钢件结构床身 1 套
3. 铝工作台尺寸:X 向 3600,Y 向 1200,厚度 25 1 套
4. X.Y.Z 轴用交流伺服电机( Z 带刹车)
5. XYZ 轴用 台湾上银 C 级直线导轨 各 1 套
6. X.Y.Z 轴用 台湾上银 C5 级滚珠丝杆 各 1 套
7. 数控系统 NC65(带 CCD) 1 套
8. 变频器 1 套
9. 施耐德电气配件 1 批
10. 电主轴 3000-18000 转,18000r/min,直径 150mm,8KW(可选 20KW),气动换刀,BT
刀柄
1 个
11. 10 位直排刀库(可选)
12. BT40 刀柄 2 个
13. 电子手轮 1 个
14. 主轴水冷机 1 台
16. NSK P4 级角接触轴承 6 套
18. 对刀仪 1 套
19. X/Y/Z 轴配三防布风琴罩 各 1 套
20. X/Y/Z 轴配塑料拖链 各 1 套
21 自动润滑油泵 2 升 1 套
22 水泵 1 套
24 金环宇电线 1 批
26 工具箱及机床附件 1 套
27 控电箱恒温系统 1 套
28 LED工作灯 警报系统 各 1 套
29 多点喷水装置 1 套
30 气动装置 3 套
31 玻璃吸盘 6 套
设备主要技术参数:
机型 SDSK3612
外型尺寸 长 4500*宽 2300*高 2300(mm)
X/Y/Z 行程 3620*1220*300(mm)
最大空走速度 30000mm/min
最大加工速度 12000mm/min
控制系统 深雕数控系统
伺服系统 交流伺服
系统分辨率 0.001
三轴垂直度 0.02mm
定位精度 士 0.025mm
重复定位精度 0.005mm
主轴数 1
主轴功率 8KW (可选 20KW)
换刀方式 气动
主轴转速 3000-18000r/min
夹持刀柄 BT40 最大 25mm
对刀方式 自动
可装料高度 250mm
台面承受负荷 500Kg
额定电压 380V/50HZ
整机最大功率 15KW
整机重量 4500Kg
防水 丝杆、导轨三重防水技术有效防止生锈
