大型玻璃精雕机 玻璃磨边打孔

日期:08-14    属于:新品发布
机器简介:
SDSK2515S 机型是专门为门为客户量身定做的大型;运动方式为 Y 轴工作台前后移动,X 轴主轴左右移动,Z 轴主轴上下移动。机身采用顶级的济南花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银/PMI 精密级直线导轨、 研磨级滚珠丝杆,精密级联轴器,维智/安川/汇川/松下伺服电机,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液多点喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性; 特别适用电容屏玻璃面板、各类薄玻璃面板、等的精密打孔、磨边、倒边、异形加工。

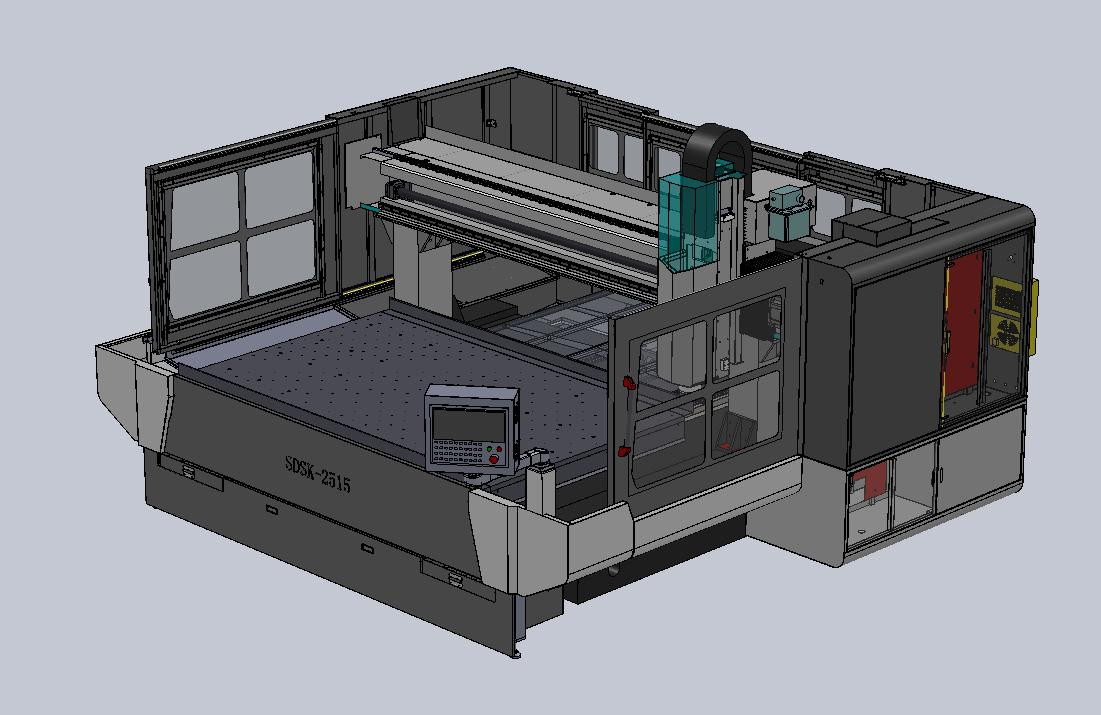

(图片仅供参考,以实物为准)
机器主要配置清单(单位:mm)
序号 规 格 说 明 数量
1. 外罩:2mm 钢板、烤漆(不锈钢水箱) 1 套
2. 铝工作台尺寸:X 向 2500,Y 向 1500,厚度 50 1 套
3. 大理石机身,大理石横梁 1 套
4. XYZ 轴用安川/汇川/松下伺服电机(任选) 4 套
5. XYZ 轴用 THK/上银或银泰/THK 精密级直线导轨(任选) 8 套
6. XYZ 轴用 上银或银泰 精密级滚珠丝杆 4 套
7. 深雕数控系统/维宏/新代(任选) 1 套
8. 变频器 1 套
9. 施耐德电气配件 1 批
10. 电主轴 30000rpm,7.5KW,气动换刀,BT30 刀柄 1 个
11. 进口 NSK P 级角接触配对轴承 6 套
12. 主轴油冷机 1 台
13. 对刀仪 1 套
14. 电子脉冲手轮(精度 0.001mm) 1 套
15. X/Y/Z 轴配三防布风琴罩(Y 不锈钢挡水板) 各 1 套
16. X/Y/Z 轴配塑料拖链 各 1 套
17. 自动润滑油泵 2 升 1 套
18. 气体过滤器 2 套
19. 多点喷水装置 1 套

20. 电控箱恒温系统 1 套
21. 真空吸附夹具 4 套
22. 工具箱及机床附件 1 套
23. 带自动真空排水系统 1 套

设备主要技术参数:
机型 SDSK2515S
外型尺寸 宽 4100 长 3500 高 2500
X/Y/Z 行程 2530*1530*250
最大空走速度 30000mm/min
最大加工速度 1200mm/min
控制系统 深雕数控系统
伺服系统 交流伺服
系统分辨率 0.001
三轴垂直度 0.015mm
整机定位精度 士 0.025mm
局布定位精度 300 mm 内精度士 0.01mm
重复定位精度 0.002mm
主轴功率 7.5KW
换刀方式 气动
主轴转速 30000rpm/min
夹持刀柄 BT30(最大 12mm)
可装料高度 150mm
台面承受负荷 500Kg
额定电压 380V/50HZ
整机最大功率 15KW
整机重量 12000Kg
